Витражные фасады и окна в пол внешне похожи: большую часть конструкции занимает стекло, в помещение поступает много дневного света, а граница между интерьером и улицей становится менее заметной. Из-за этого названия часто используют как синонимы. С инженерной точки зрения они обозначают разные характеристики остекления.
Витражным обычно называют способ устройства светопрозрачного фасада с собственным каркасом. Панорамным называют остекление, занимающее значительную часть стены и открывающее широкий обзор. Одна конструкция может соответствовать обоим определениям. Например, стеклянная стена высотой в два этажа, собранная на стойках и ригелях, одновременно является витражной по устройству и панорамной по размеру.
Почему возникает путаница в терминах
Слово «витраж» знакомо многим по цветным композициям из стекла. В строительстве у него есть другое значение. Так называют крупную светопрозрачную конструкцию, собранную из профилей, стекол, стеклопакетов и непрозрачных вставок. Цветной рисунок для нее необязателен.
Термин «панорамное» описывает внешний вид и площадь остекления. Четкой границы, после которой обычное окно становится панорамным, нет. Чаще так называют конструкции от пола до потолка или окна, занимающие почти всю ширину стены. Они могут состоять из одного большого стеклопакета либо нескольких секций, разделенных вертикальными и горизонтальными профилями.
Именно поэтому сравнивать эти решения как два взаимоисключающих вида не совсем корректно. В одном случае речь идет преимущественно о конструктивной схеме, в другом – о размере, расположении и обзоре.

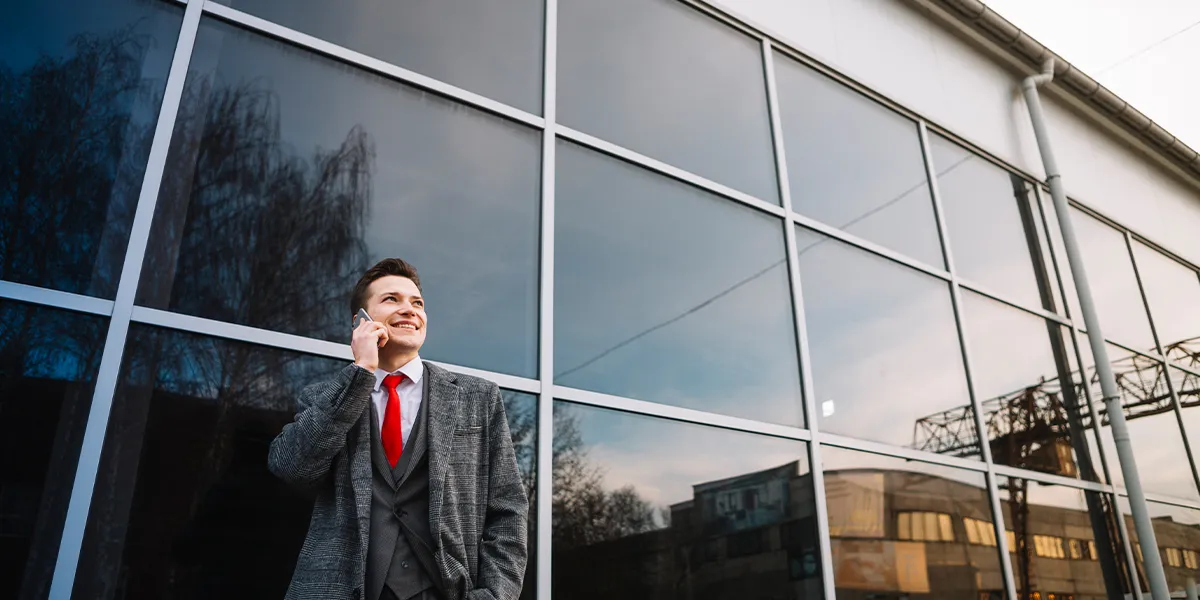

Как устроено витражное остекление
В профессиональной среде под витражным остеклением чаще подразумевают фасадную стоечно-ригельную систему. Ее каркас формируют вертикальные стойки и горизонтальные ригели. К каркасу крепят стекло, стеклопакеты, сэндвич-панели или другие виды заполнения. Стыки герметизируют уплотнителями, а с наружной стороны закрывают прижимными планками и декоративными крышками. В структурных системах крепления почти не видны с улицы, поэтому фасад воспринимается как сплошная стеклянная плоскость.
Такая конструкция не ограничена одним оконным проемом. Она может перекрывать несколько этажей, огибать угол здания, повторять сложную геометрию фасада или заполнять пространство высотой в два света. Нагрузки передаются через каркас и крепежные узлы на перекрытия либо другие несущие элементы здания.
ГОСТ 33079-2014 относит светопрозрачные фасадные конструкции к наружным ненесущим стенам, в состав которых входят каркас, крепеж, уплотнения и прозрачное либо непрозрачное заполнение. Для балконов используется более узкое определение. Витражным считается сплошное многоэтажное остекление на основе стоечно-ригельной фасадной системы.
Внутрь каркаса можно встроить глухие секции, открывающиеся створки, двери и вентиляционные элементы. В местах прохождения межэтажных перекрытий прозрачное стекло часто заменяют непрозрачным заполнением. Оно скрывает торец плиты, утеплитель и противопожарные отсечки, сохраняя единый рисунок фасада.

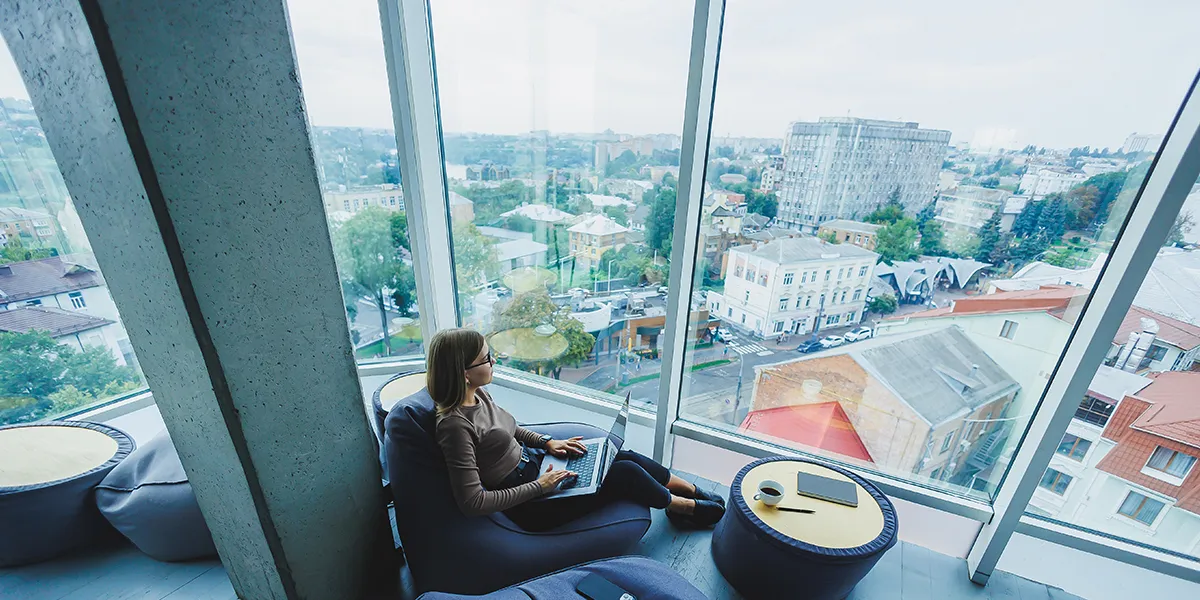

Что представляет собой панорамное остекление
Главный признак панорамного решения – большая светопрозрачная площадь. Окно начинается у пола либо немного выше и доходит до потолка, перемычки или верхней части проема. По ширине оно может занимать отдельный участок стены или всю стену.
Единой технологии изготовления здесь нет. Панорамным может быть:
-
Оконный блок из ПВХ, дерева или алюминия
-
Теплая алюминиевая конструкция с терморазрывом
-
Стоечно-ригельный фасад
-
Подъемно-сдвижной или складной портал
-
Холодная рамная система для балкона
-
Безрамное остекление из закаленных стеклянных полотен
Большая площадь стекла не означает полного отсутствия переплетов. Размер каждой секции ограничивают возможности профильной системы, масса стеклопакета, ветровая нагрузка, условия доставки и монтажа. Поэтому стеклянную стену часто делят на несколько полей. При грамотном подборе цвета и ширины профиля линии остаются малозаметными и не мешают обзору.
На балконе или лоджии панорамным обычно называют остекление до уровня пола. Нижняя часть вместо глухого металлического или панельного экрана выполняется из стекла. В загородном доме это может быть окно в гостиной, стеклянная стена на террасе или раздвижной выход во двор.

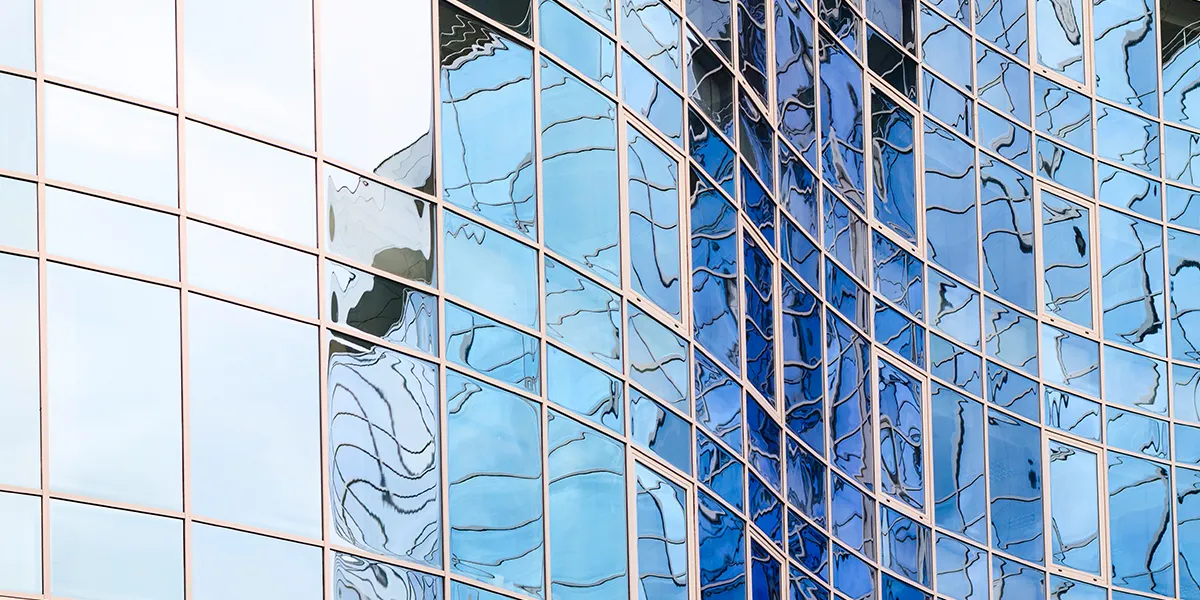

Основная разница между конструкциями
Различия удобнее рассматривать по нескольким признакам.
-
Принцип наименования. Витражное остекление определяется устройством фасадной системы. Панорамное – размером светопрозрачной части и открывающимся видом.
-
Масштаб. Витраж способен объединять несколько этажей и формировать наружную стену здания. Панорамное окно может находиться в пределах одного проема или одного помещения.
-
Каркас и монтаж. Витраж собирают из стоек, ригелей и отдельных заполнений непосредственно на объекте либо устанавливают готовыми модульными блоками. Оконную панораму нередко изготавливают как крупный заводской блок и закрепляют по периметру подготовленного проема.
-
Материал профиля. Для фасадных витражей чаще применяют алюминий. Он сравнительно легкий, устойчивый к коррозии и подходит для конструкций значительной высоты. Панорамные окна также производят из ПВХ, древесины, дерево-алюминиевых и алюминиевых систем.
-
Архитектурная задача. Витраж формирует фасад, закрывает крупные проемы и передает нагрузки на несущие элементы. Панорама ориентирована на обзор, естественное освещение и визуальную связь помещения с окружающим пространством.
-
Декоративное стекло. Рисунок, цветные фрагменты и художественная роспись не являются обязательными признаками фасадного витража. Панорамные конструкции тоже могут иметь тонировку, печать, матирование или цветное заполнение.
Теплоизоляция не служит отличительным критерием. Оба варианта бывают холодными и теплыми. То же относится к открывающимся створкам, солнцезащитным покрытиям, триплексу и закаленному стеклу.

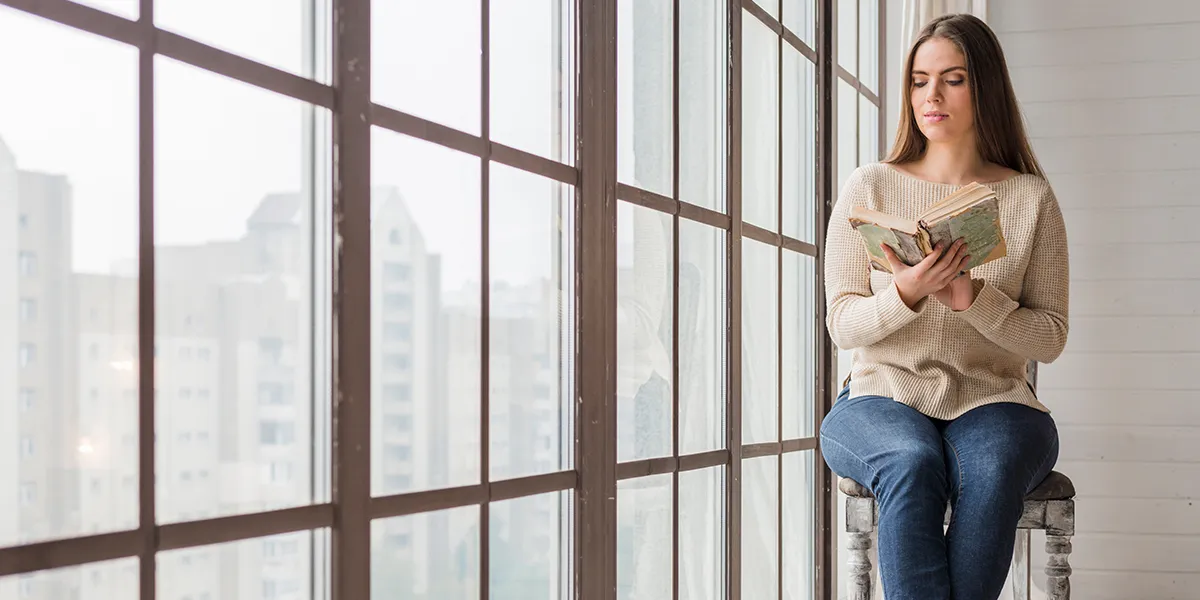

Когда конструкция является и витражной, и панорамной
Стеклянная стена в коттедже высотой шесть метров может быть собрана на стоечно-ригельном каркасе. По технологии это витражный фасад, а по расположению и площади – панорамное остекление.
Похожая ситуация встречается в многоэтажных домах. Застройщик устанавливает единую фасадную систему на несколько этажей. Для проектировщика это витражное остекление балконов. Владелец квартиры видит прозрачную стену своей лоджии от пола до потолка и называет ее панорамной. Оба названия уместны, поскольку описывают разные стороны одного решения.
Обратный пример – крупный оконный блок из ПВХ, установленный в проеме гостиной. Он открывает широкий вид и занимает почти всю стену, поэтому относится к панорамным. При этом отдельного фасадного каркаса со стойками и ригелями у него нет.
Художественная композиция из цветного стекла в обычном окне тоже считается витражом, но уже в декоративном значении. Если она занимает стандартный проем и ограничивает обзор, относить ее к панорамному остеклению нет оснований.
Что важнее названия при выборе остекления
Два внешне похожих фасада могут сильно различаться по сопротивлению теплопередаче, звукоизоляции, герметичности и безопасности. Эти свойства зависят от профильной системы, формулы стеклопакета, качества уплотнителей, устройства примыканий и точности монтажа.
Для неотапливаемого балкона подходит холодный алюминиевый профиль без терморазрыва. В качестве заполнения применяют одинарное стекло или облегченный стеклопакет. Такая система защищает от осадков, ветра, пыли и уличного мусора, однако не превращает балкон в полноценную теплую комнату.
Для отапливаемой лоджии, зимнего сада или жилого помещения нужен профиль с терморазрывом. Между наружной и внутренней частями алюминиевой рамы находится полиамидная вставка, снижающая передачу холода через металл. Система комплектуется герметичным стеклопакетом, низкоэмиссионным стеклом и теплыми дистанционными рамками. Одновременно утепляют перекрытия, боковые стены и монтажные зоны.
Толщину стекол и состав стеклопакета нельзя назначать по одному универсальному шаблону. Инженер учитывает размеры каждого поля, этаж, ветровой район, ориентацию фасада, температуру внутри помещения, требования к светопропусканию и допустимые теплопотери. СП 426.1325800.2020 предусматривает расчеты прочности, сопротивления теплопередаче, оптических характеристик, воздухопроницаемости и водонепроницаемости светопрозрачных конструкций.
Большая площадь остекления усиливает влияние солнечного излучения. На южном и западном фасадах летом возможен перегрев. Для его снижения используют многофункциональное или солнцезащитное стекло, наружные экраны, рафшторы и архитектурные козырьки. Слишком темная тонировка уменьшает поступление дневного света, поэтому ее характеристики также включают в расчет.
Зимой около стеклянной стены может ощущаться нисходящий поток холодного воздуха. Его компенсируют внутрипольными конвекторами, радиаторами подходящей мощности или системой теплого пола. Вентиляция должна отводить избыточную влагу, иначе на холодных участках профиля и по краям стеклопакетов появляется конденсат.

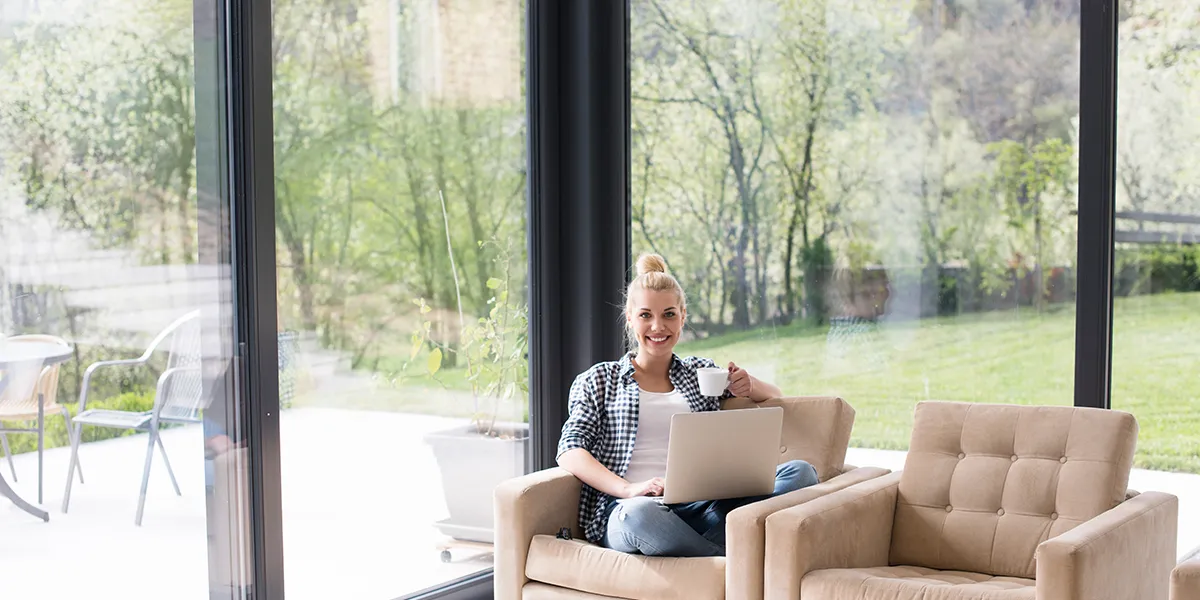

Безопасность панорамных и витражных конструкций
Большое стекло воспринимает ветровые нагрузки, собственный вес и температурные напряжения. На балконе нижнее заполнение одновременно выполняет ограждающую функцию. Обычного листового стекла для такой зоны недостаточно.
В действующем ГОСТ 23166-2024 указано, что нижнюю часть балконного остекления в пол следует выполнять из безопасного многослойного или закаленного стекла установленного класса. Если горизонтального ригеля нет, требование распространяется на все светопрозрачное заполнение блока. Многослойное стекло при разрушении удерживает осколки на полимерной пленке. Закаленное распадается на сравнительно небольшие фрагменты без длинных острых кромок.
Проект также должен учитывать высоту защитного ограждения, расположение открывающихся створок, детскую безопасность, возможность обслуживания и мытья стекол. Для раздвижных элементов важна защита от схода роликов и выпадения створки из направляющих.
Увеличивать толщину стекла без расчета бессмысленно. Вместе с прочностью растет масса заполнения, а значит, повышается нагрузка на профиль, крепеж, фурнитуру и балконную плиту. Безопасность создается всей системой, а не отдельным усиленным стеклопакетом.
Как выбрать решение для балкона или лоджии
Сначала следует определить назначение помещения. Для сезонного использования достаточно холодной системы. Если лоджия должна сохранять температуру, близкую к жилой комнате, потребуется теплый профиль, энергоэффективный стеклопакет, утепление ограждающих поверхностей и источник отопления.
При замене остекления в многоквартирном доме необходимо учитывать исходную фасадную систему. Самовольное изменение цвета профиля, ширины переплетов или расположения створок нарушает общий рисунок здания. Вмешательство в межэтажный витраж без проекта также способно повлиять на водоотвод, вентиляцию профилей и герметичность соседних секций. Если работы меняют внешний вид фасада или затрагивают общие конструкции, может потребоваться согласование.
До заказа полезно передать подрядчику следующие сведения:
-
Размеры проема и фотографии балкона снаружи и изнутри
-
Этаж, тип дома и состояние балконной плиты
-
Предполагаемый режим использования помещения
-
Необходимое количество открывающихся створок
-
Пожелания по защите от солнца, шума и посторонних взглядов
-
Требования к внешнему виду профиля и рисунку фасада
После обследования специалист подбирает конструктивную схему, рассчитывает сечения профилей и крепежные узлы, определяет формулу стеклопакета и способ открывания створок. Такой подход точнее, чем выбор по одному названию системы.
Какой вариант лучше
Универсального ответа нет. Для стеклянного фасада, выходящего за границы отдельного оконного проема, рациональна витражная стоечно-ригельная система. Для окна в пол, установленного внутри проема, подойдет крупноформатный оконный блок или раздвижной портал. На балконе эти решения могут пересекаться: фасадная конструкция будет витражной по устройству и панорамной по обзору.
Главное – заранее определить температурный режим, требования к безопасности, способ проветривания и допустимую нагрузку на основание. После этого название перестает быть решающим: параметры системы фиксируются в проекте, спецификации и договоре.
В компании Алюмир можно заказать панорамное остекление балкона или лоджии. Специалисты осмотрят объект, предложат теплую или холодную систему, подберут профиль, стекло и схему открывания с учетом размеров проема и условий эксплуатации.
