Стеклянный фасад может выглядеть как регулярная сетка из профилей, почти сплошная зеркальная плоскость или прозрачная стена с точечными креплениями. За внешним обликом скрываются разные инженерные схемы. Они отличаются способом передачи нагрузки, фиксацией стекла, герметизацией стыков, условиями монтажа и возможностью установить открывающиеся створки.
Выбор системы начинается с назначения здания и параметров проема. Для высокого здания особенно значимы ветровые нагрузки, деформации перекрытий, скорость монтажа и доступ к наружному стеклу во время эксплуатации.
Из чего состоит светопрозрачный фасад
Фасадная система выполняет функцию наружной ограждающей конструкции. Она воспринимает собственный вес, давление и отсос ветра, температурные перемещения, а затем передает усилия на перекрытия, колонны или стены здания.
Основу чаще всего образует каркас из алюминиевых профилей. В классической схеме он собран из вертикальных стоек и горизонтальных ригелей. К несущему основанию каркас присоединяют кронштейнами и анкерами. Глубину профилей, шаг опор и схему соединений определяют расчетом.
Ячейки каркаса заполняют стеклом, стеклопакетами или непрозрачными панелями. В систему также входят опорные подкладки, прижимные элементы, уплотнители из EPDM, герметики, термовставки, отливы и узлы примыкания. Внутри профилей предусматривают каналы для отвода конденсата и воды, проникшей в монтажные полости. Нарушение дренажа быстро проявляется протечками и намоканием прилегающих конструкций.
В фасад можно встроить двери, поворотно-откидные створки, верхнеподвесные или параллельно-отставные окна, а также люки дымоудаления. Их расположение согласуют до изготовления каркаса: открывающаяся часть влияет на разбивку, массу заполнения, фурнитуру и герметичность всего участка.
Основные конструктивные схемы
Названия систем описывают прежде всего способ сборки и крепления заполнения. Внешне похожие фасады могут иметь разный каркас, поэтому окончательный вариант определяют по рабочим узлам, а не по визуализации.

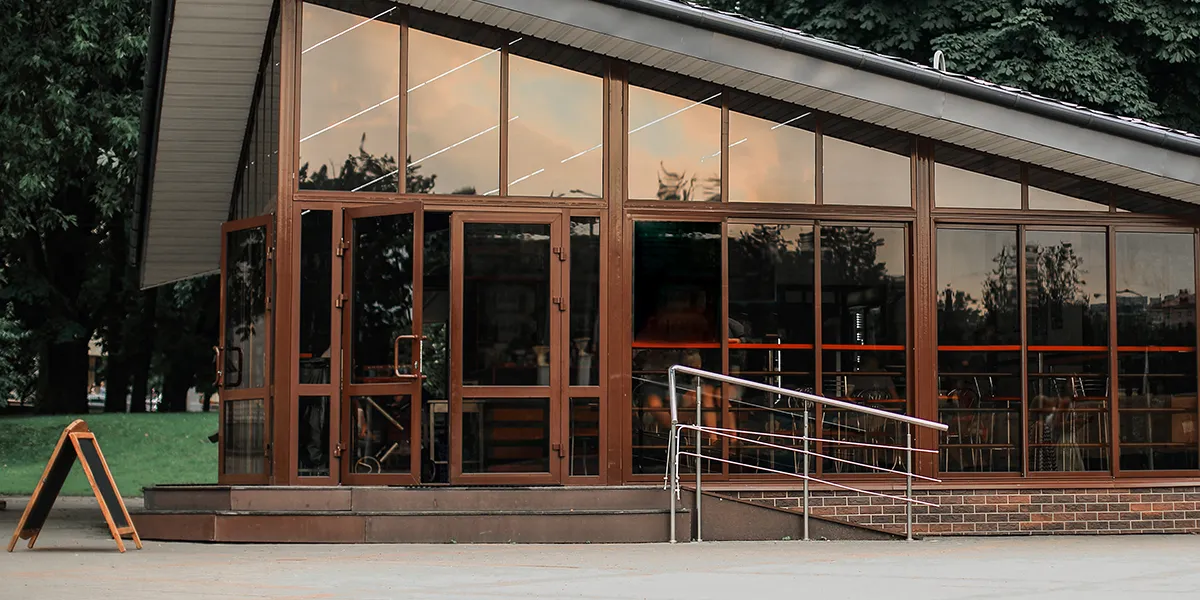

Стоечно-ригельная система
Это самая распространенная схема для коттеджей, офисов, торговых объектов, зимних садов и многоэтажных зданий. Стойки располагают вертикально и закрепляют к несущим конструкциям. Между ними устанавливают ригели. Получается жесткая сетка, в ячейках которой размещают стеклопакеты и непрозрачные вставки.
Снаружи заполнение прижимают планками, затем закрывают декоративными крышками. В распространенных сериях видимая ширина линий составляет около 50–60 мм.
У стоечно-ригельного решения понятные узлы, широкий выбор заполнений и хорошая ремонтопригодность. В каркас сравнительно легко интегрируются окна и двери. Ограничение тоже заметно сразу: с улицы остаются вертикальные и горизонтальные алюминиевые линии.
В полузакрытом варианте декоративная крышка идет лишь в одном направлении. Например, вертикальные профили остаются видимыми, а горизонтальные стыки оформляются узким швом. Такая разбивка подчеркивает высоту или протяженность здания.

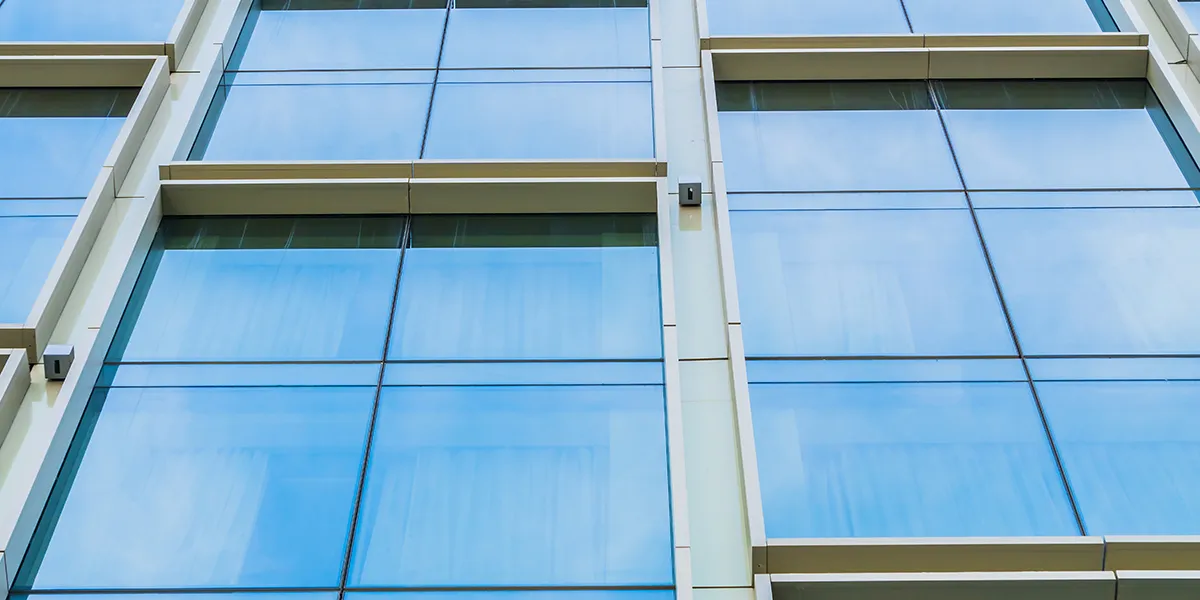

Структурная система
Структурный фасад снаружи выглядит как единое стеклянное поле, разделенное ровными швами. Несущий каркас никуда не исчезает: стойки и ригели находятся за плоскостью стекла и видны из помещения. Наружных прижимных крышек нет.
Для этой схемы применяют специальные стеклопакеты и системные элементы крепления. Расчетный структурный герметик воспринимает нагрузки в шве и сохраняет эластичность при температурных перемещениях. Его совместимость со стеклопакетом и профилем проверяют заранее. Обычный фасадный силикон для такой задачи не подходит.
Ширина наружного шва в серийных системах часто близка к 20 мм, но проектное значение зависит от размеров стеклопакета и расчетных деформаций. Особые требования предъявляют к подготовке поверхностей, условиям нанесения герметика и контролю адгезии. Структурное решение уместно там, где архитектуре нужна гладкая поверхность без выступающих накладок.

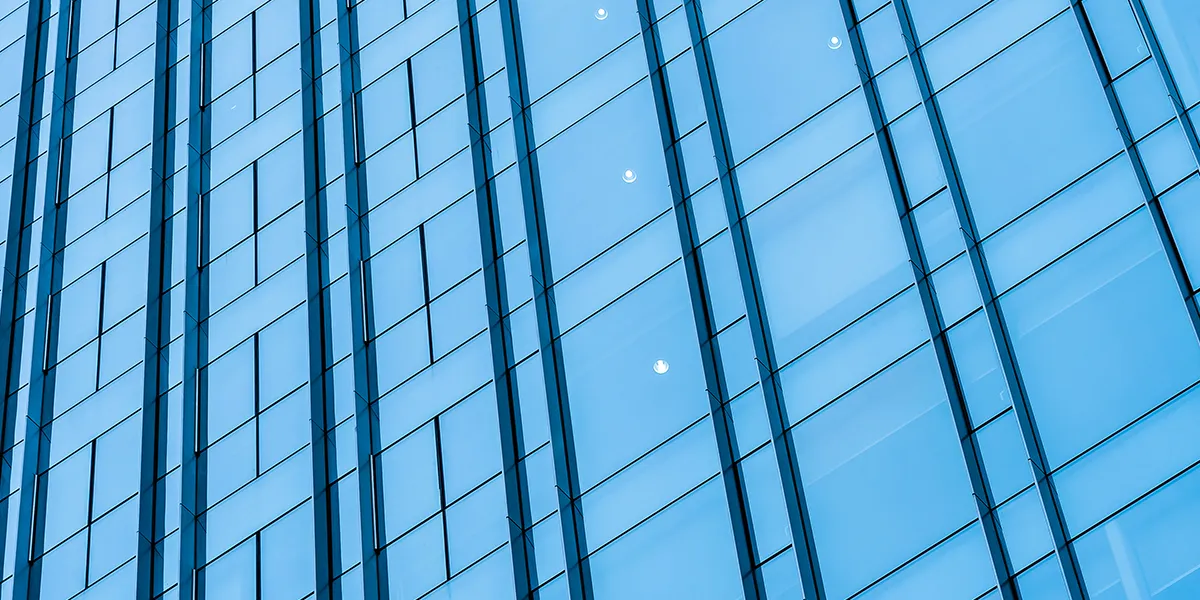

Полуструктурная система
Полуструктурная схема сохраняет эффект цельного стеклянного полотна, однако заполнение имеет дополнительную механическую фиксацию. Вместо широких декоративных крышек используют узкие прижимы либо оставляют видимую линию только по вертикали или горизонтали.
Такое исполнение занимает промежуточное положение между классическим и структурным фасадом. Оно создает более спокойную наружную плоскость по сравнению со стандартной стоечно-ригельной сеткой, но технология сборки и замены заполнения обычно проще. Конкретный узел зависит от профильной серии: одинаковое коммерческое название не означает одинаковый способ крепления.

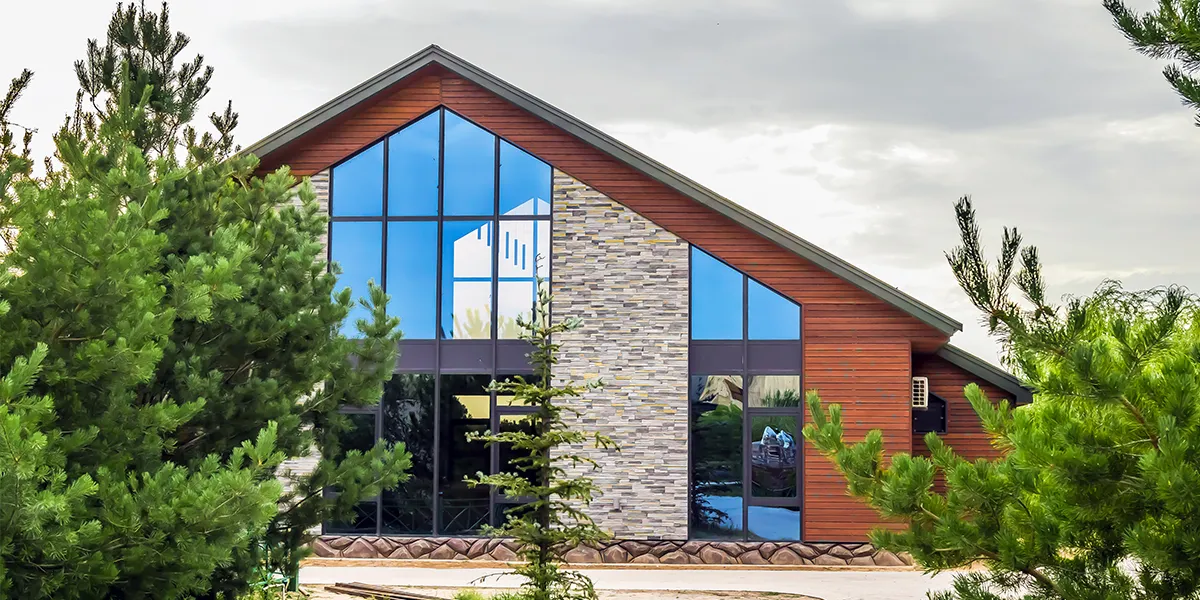

Модульная система
В элементном фасаде крупные блоки собирают и остекляют в цеху. В готовый модуль входят профили, стеклопакеты, уплотнители, непрозрачные зоны и часть примыканий. На объекте блоки поднимают к перекрытиям, навешивают на заранее установленные кронштейны и стыкуют между собой.
Заводская сборка упрощает контроль геометрии и герметизации. На строительной площадке остается меньше мокрых процессов и операций с отдельными стеклопакетами. Поэтажный монтаж особенно удобен на высотных объектах с повторяющейся сеткой фасада.
Эта технология предъявляет жесткие требования к точности монолита, геодезической съемке и логистике. Ошибку в расположении закладной детали трудно компенсировать при установке готового блока. Для небольшого частного объекта модульная схема обычно избыточна.
Точечное, спайдерное и вантовое крепление
При точечном остеклении стеклянные панели удерживаются локальными крепежными узлами. Спайдер представляет собой металлический кронштейн с несколькими лучами, соединенный со стеклом через шарнирные элементы. Нагрузки передаются на стойки, балки, пространственную раму, стеклянные ребра или систему вант.
Для панелей применяют безопасное стекло: закаленное, многослойное либо их сочетание. Отверстия и вырезы выполняют до закалки. Положение каждого крепления, расстояние до кромки, прогиб панели и напряжения около отверстий проверяют расчетом.
Система создает высокую прозрачность, поэтому ее часто выбирают для атриумов, холлов, витрин, входных групп и козырьков. Вантовая схема относится к вариантам несущей основы: усилия воспринимают предварительно натянутые тросы и распорные элементы. Чем легче визуально выглядит такой фасад, тем выше требования к расчету деформаций и точности монтажа.

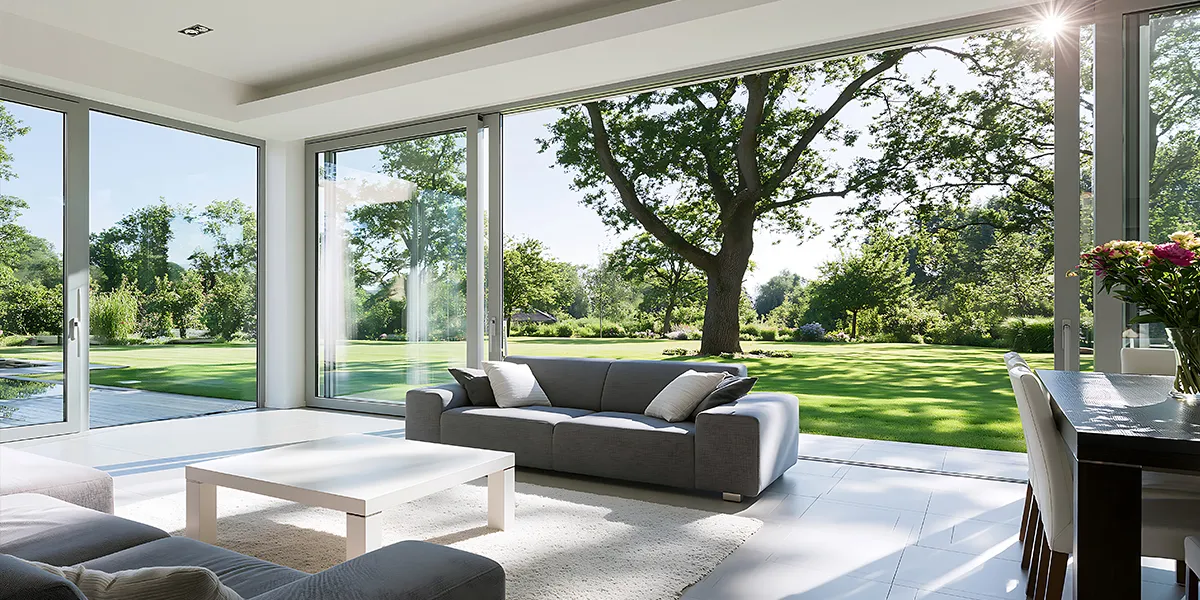

Панорамное, витражное, теплое и холодное исполнение
Эти термины относятся к разным признакам и не образуют единой классификации. Панорамным обычно называют остекление большой площади с широким обзором. Витражом в современной строительной речи нередко называют крупную светопрозрачную конструкцию, заполняющую проем или часть фасада. Оба архитектурных решения можно собрать по стоечно-ригельной, структурной или точечной схеме.
Теплое и холодное исполнение характеризует теплотехнические свойства ограждения. Для отапливаемых помещений используют алюминиевые профили с полиамидной термовставкой, стеклопакеты, несколько контуров уплотнения и утепленные примыкания. В современных серийных системах допустимая толщина заполнения может достигать 62–74 мм, хотя фактический пакет выбирают по теплотехническому расчету, а не по максимальной вместимости профиля.
Холодная система не имеет полноценного терморазрыва. В нее устанавливают одинарное стекло или тонкое заполнение. Такое решение подходит для неотапливаемых входных зон, тамбуров, экранов и отдельных декоративных участков. Использовать его как наружную стену теплого помещения без дополнительных мер нельзя: на внутренних поверхностях вероятны низкая температура и конденсат.
В многоэтажных зданиях встречается комбинированный фасад тепло-холод. Перед оконными проемами располагаются теплые светопрозрачные участки, перед торцами перекрытий и глухими стенами – холодные непрозрачные зоны. В проекте отдельно решают вентиляцию полостей, пароизоляцию, утепление межэтажного пояса и устройство противопожарных отсечек.

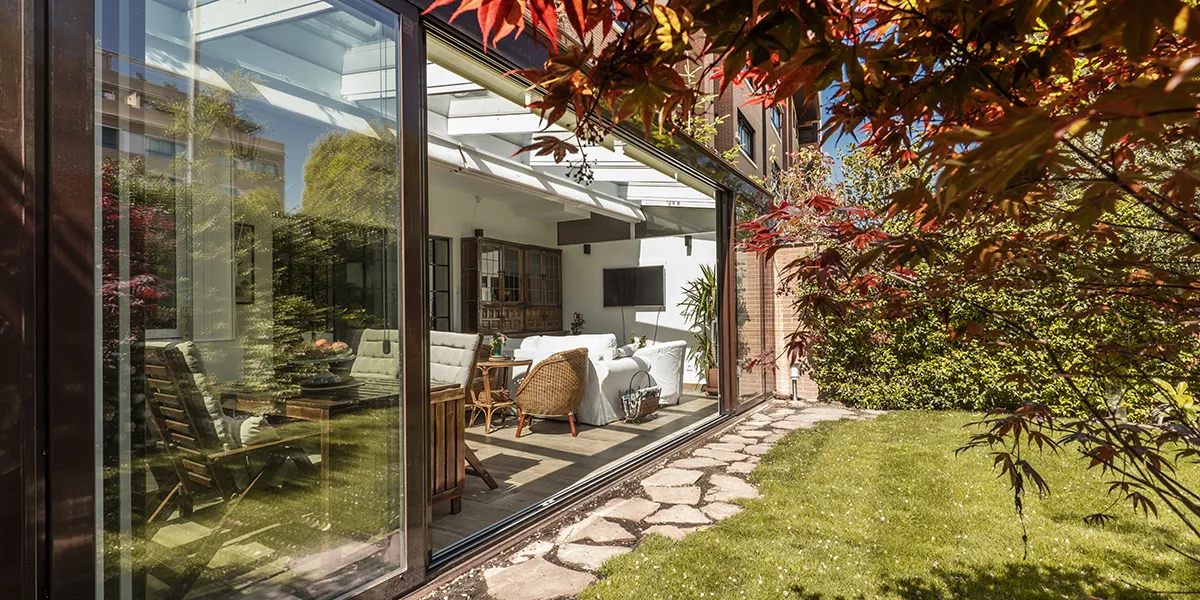

Как подбирают стекло и стеклопакеты
Заполнение занимает большую часть площади, поэтому именно оно во многом определяет теплозащиту, естественную освещенность, перегрев помещений и безопасность людей. Для прозрачных участков применяют закаленное стекло и триплекс. После разрушения закаленное стекло распадается на мелкие фрагменты, а полимерная прослойка триплекса удерживает осколки в полотне.
Состав стеклопакета назначают с учетом климата и ориентации фасада. Низкоэмиссионное покрытие сокращает тепловые потери. Солнцезащитное ограничивает поступление солнечной энергии. Мультифункциональное стекло совмещает обе задачи. При подборе оценивают коэффициент сопротивления теплопередаче всей конструкции, светопропускание, солнечный фактор, звукоизоляцию и риск термического разрушения.
Глухие межэтажные зоны закрывают эмалированным стеклом, стеклопакетами со скрытой непрозрачной вставкой или сэндвич-панелями. С улицы они поддерживают общий ритм фасада, а изнутри закрывают торцы перекрытий, утеплитель и инженерные участки.
Цвет и зеркальность тоже требуют проверки. Одно и то же стекло выглядит по-разному на северной и южной стороне, при ясном и пасмурном небе. До заказа крупной партии полезно изготовить натурный образец.
Какие параметры проверяют перед изготовлением
Проектировщик связывает архитектурную идею с реальными нагрузками и условиями эксплуатации. В исходные данные входят:
-
Размеры, этажность и форма здания
-
Ветровой район, высота установки и расположение угловых зон
-
Шаг стоек, пролет ригелей, масса и габариты заполнения
-
Требуемая теплозащита, влажностный режим и положение точки росы
-
Воздухопроницаемость, водонепроницаемость и допустимые прогибы
-
Требования к безопасности стекла, огнестойкости и межэтажным отсечкам
-
Схема открывающихся частей, наружного обслуживания и замены стеклопакетов
После обмеров выполняют статический и теплотехнический расчеты, разрабатывают узлы крепления и примыкания. Геометрия реального проема почти всегда отличается от проектной модели, поэтому геодезия нужна до запуска профилей в производство.
Монтаж начинают с разметки и установки кронштейнов, затем собирают каркас, выставляют его по плоскости и закрепляют. После проверки геометрии монтируют заполнение, прижимы, уплотнители и наружные крышки либо формируют структурные швы. Завершают работу контролем примыканий, дренажных каналов, открывающихся элементов и качества герметизации.

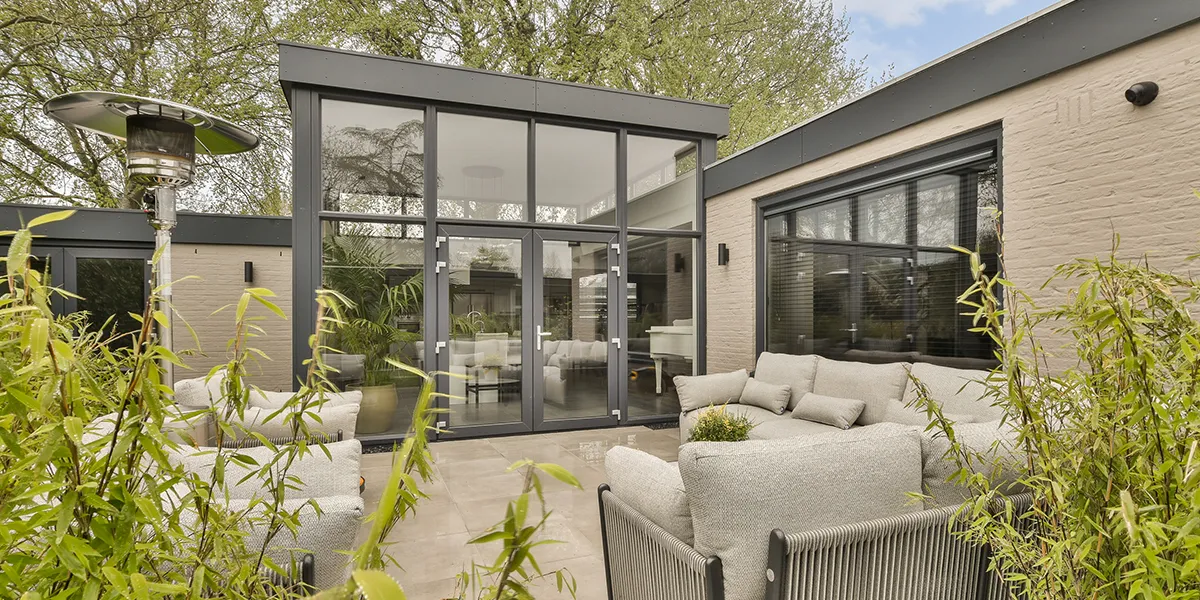

Как соотнести систему с задачей здания
Для частного дома, ресторана или невысокого торгового павильона часто выбирают стоечно-ригельную схему. Она подходит для прямых, наклонных и ломаных плоскостей, допускает разные стеклопакеты и открывающиеся секции. Для ровной наружной поверхности рассматривают структурное или полуструктурное исполнение.
Модульный фасад рационален на высотных и протяженных зданиях с повторяющейся разбивкой. Точечное крепление особенно выразительно в локальных прозрачных объемах, где минимальное количество профилей важнее стоимости и простоты монтажа.
Окончательное решение редко состоит из одной технологии. В одном объекте стоечно-ригельный фасад может соседствовать со структурной входной группой, непрозрачным межэтажным поясом и спайдерным козырьком. Все участки должны быть согласованы по нагрузкам, отводу воды, температурным перемещениям и внешнему виду.
Фасадное остекление: от проекта до монтажа
Надежность стеклянного фасада формируется задолго до установки первого профиля. Нужны точные обмеры, расчет нагрузок и теплотехнических характеристик, подбор стеклопакетов, разработка примыканий, подготовка комплектующих и контроль сборки.
